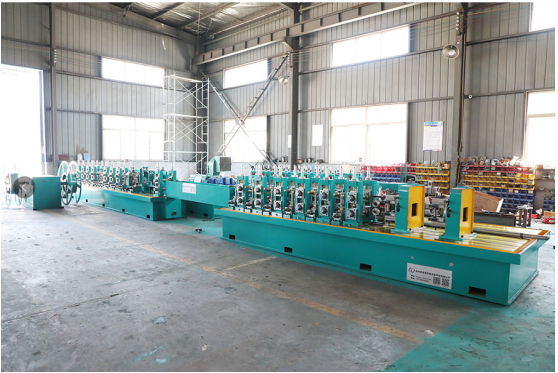

YF50高頻直縫焊管生產線技術方案

一、生產線主要技術性能

1．概述

該生產線是生產直徑Ф12.5—Ф50.8mm，壁厚1.2—2.75mm高頻直縫焊管及相應的方管、異型管的專用設備。設備組成從上料至切斷落料止，制管速度隨著制管規格的變化作相應的調整。

2. 原材料

適用帶鋼材質為普碳鋼Q195、Q235、16Mn等熱軋或冷軋帶鋼卷（符合GB700-88或GB1591-88）

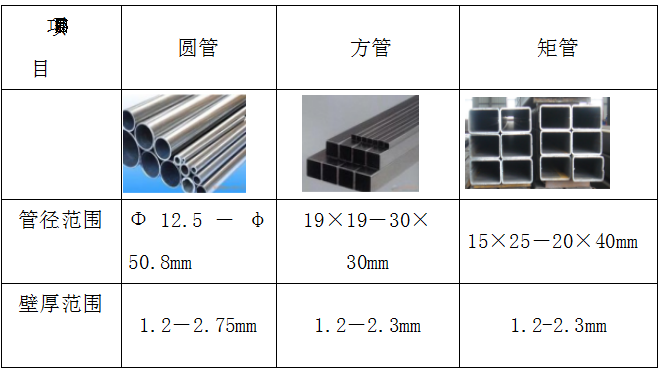

3. 制管范圍

4. 機組生產方式：連續式

5. 機組作業方向：左進或右進（由用戶車間工藝布置確定）

6. 機組作業標高：+850mm

7. 焊接方式：高頻感應焊,200KW高頻

8. 制管速度：20—110m/min

9.生產線用電總功率：380KW

二、生產線工藝流程

1. 原料（帶鋼卷）→開卷→剪切對焊→籠式儲料倉→喂入成型→高頻焊接→去外毛刺→冷卻水套→定徑矯直→飛鋸切斷→落料（人工堆垛包扎）→檢驗→入庫

三、主要設備介紹

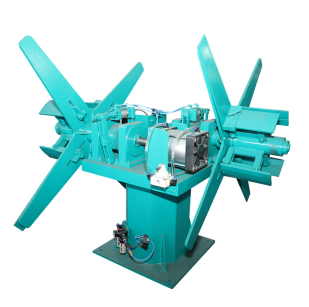

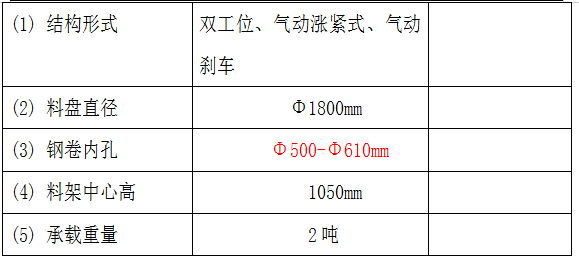

氣動雙面開卷機

用于帶鋼卷的上料，保證帶鋼順利進入活套。

2.剪切對焊機

這是一臺把兩卷帶鋼頭尾連接在一起的自動化設備。其中剪切過程都是自動化完成，剪切入料以及焊接對中人工完成；可以節省部分勞動力，提高接頭質量，并大大縮短接頭時間。

帶鋼寬度：                      160毫米[max]

帶鋼厚度：                     2.75毫米【MAX】

剪切對焊時間：                  不大于3分鐘

占地面積（長×寬）：             1200mm×1200mm

進料方向：                      左右兼可

生產線標高：                    1200MM

液壓剪切，氣壓加緊；

焊接速度范圍：500-1000mm/min

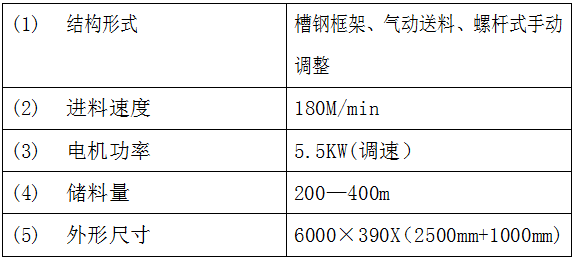

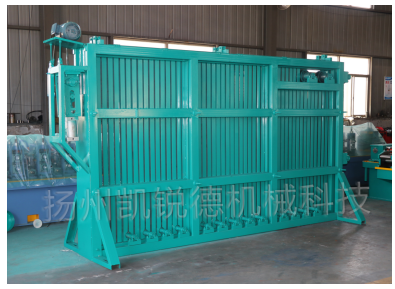

3.籠式儲料倉

用于儲存一定量的鋼帶供應主機，以保證在接帶時間內滿足主機連續生產的需求。

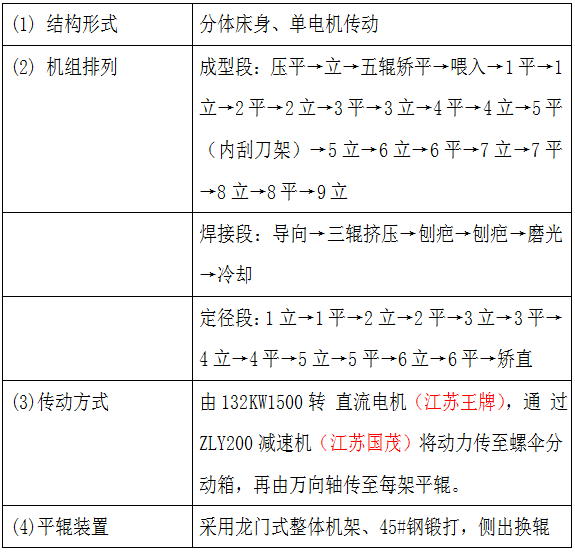

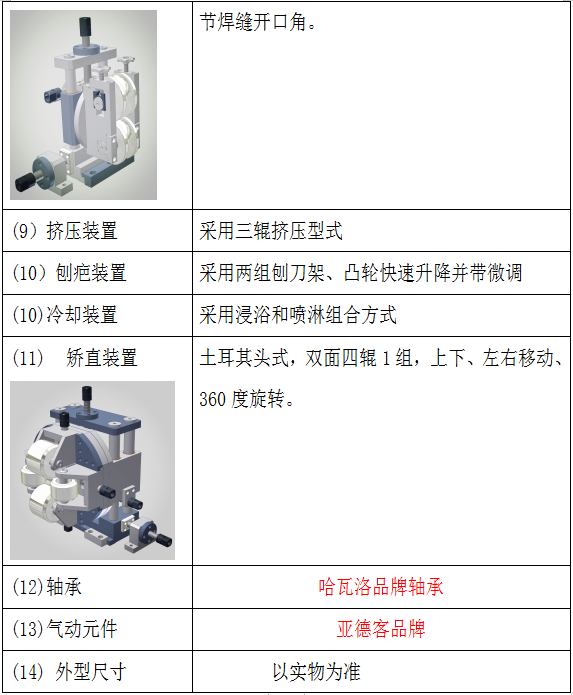

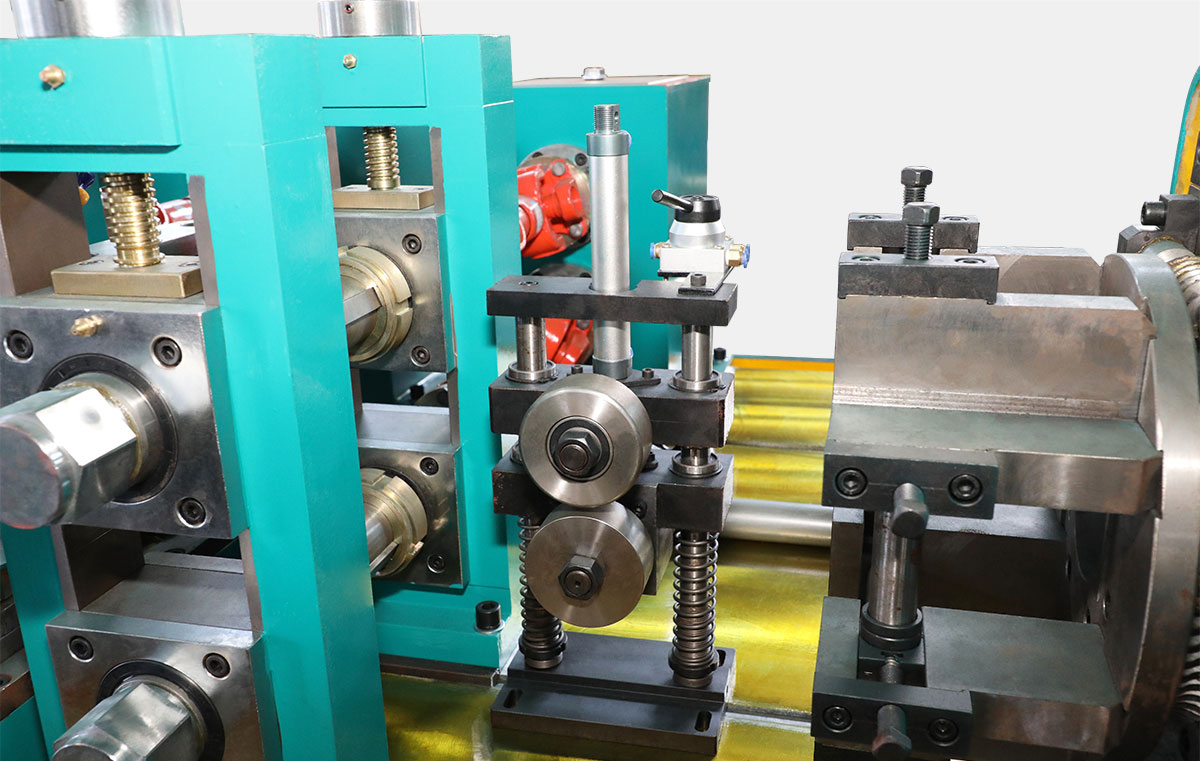

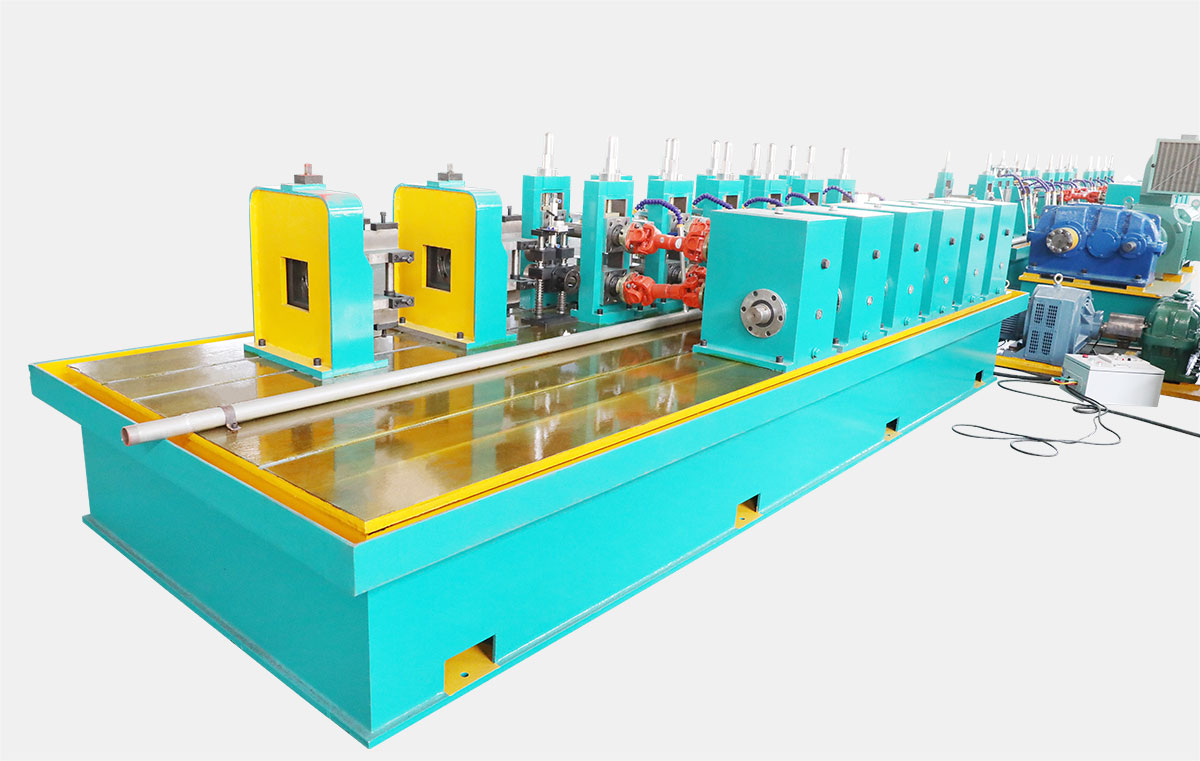

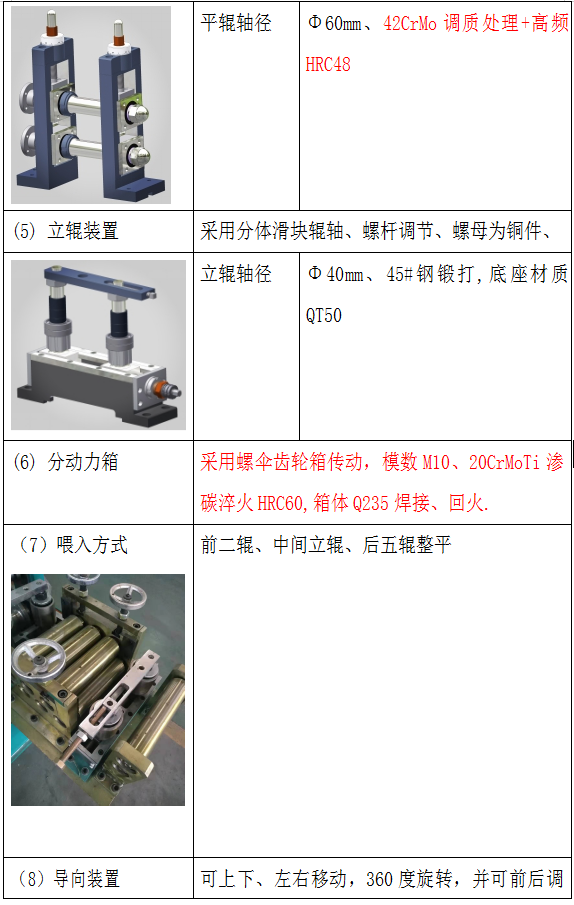

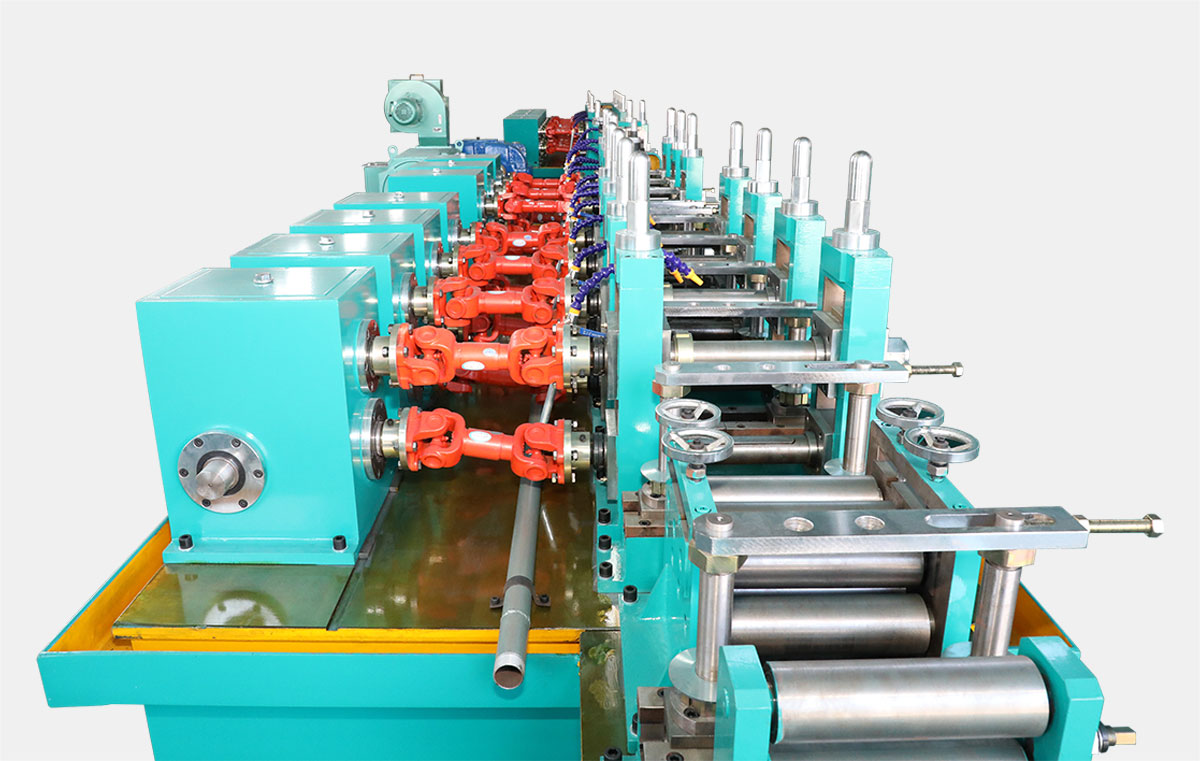

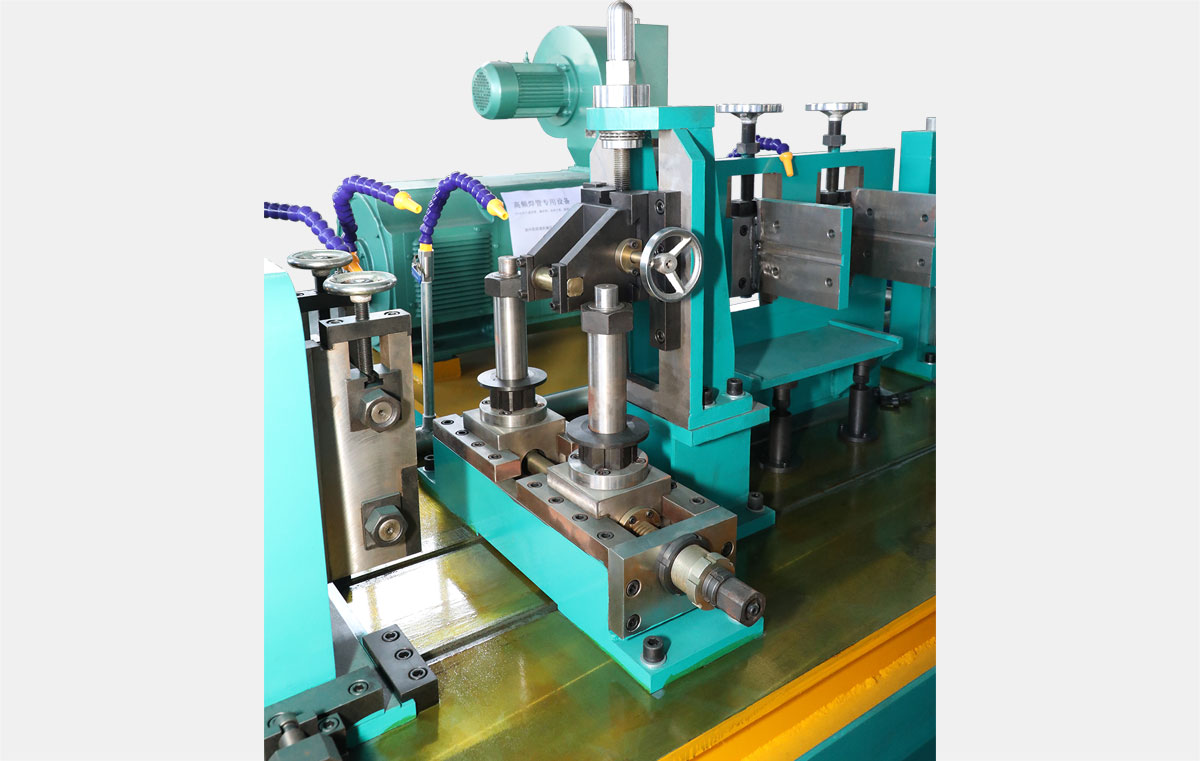

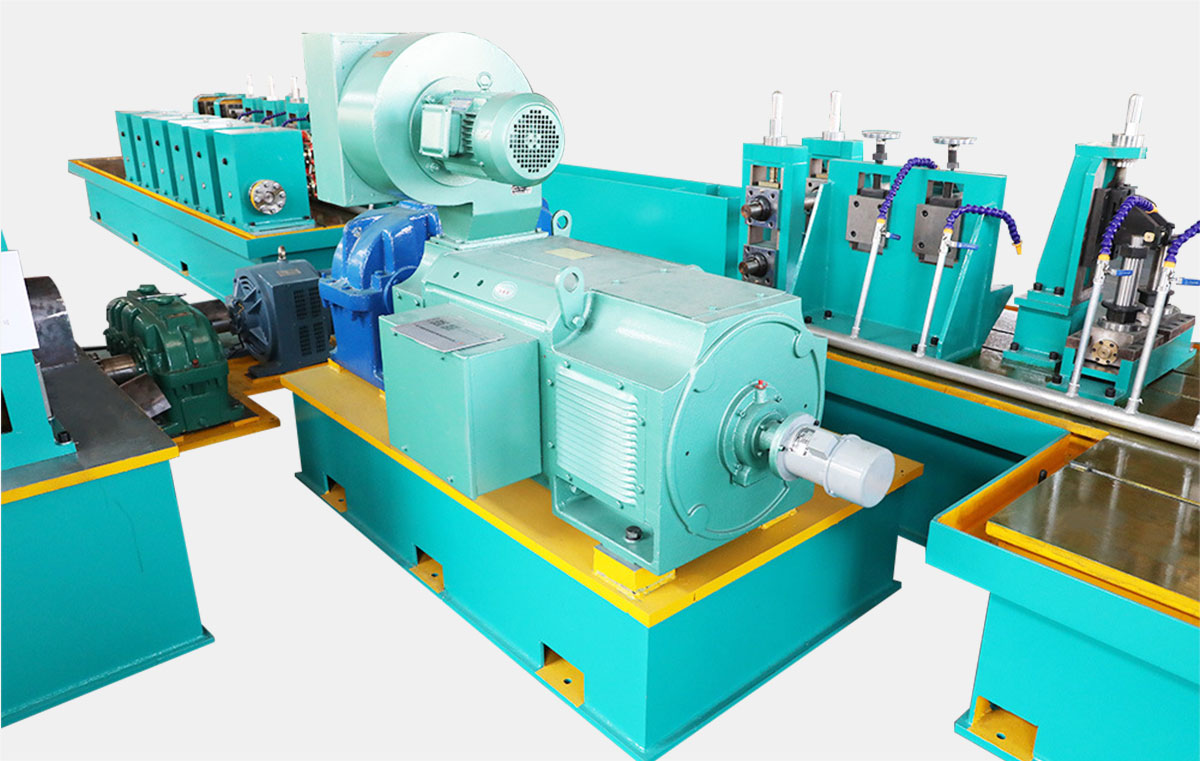

4. 成型-定徑主機

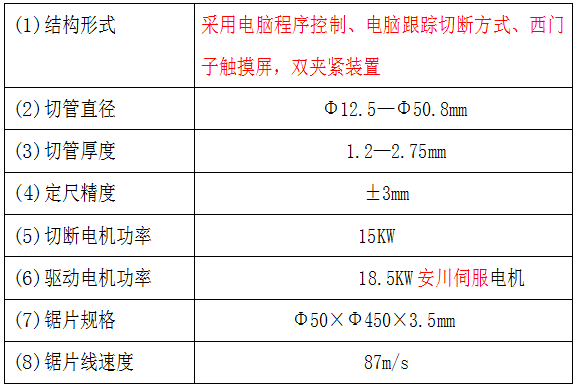

5.電腦飛鋸

用于將焊接好的鋼管在線進行定長切割。

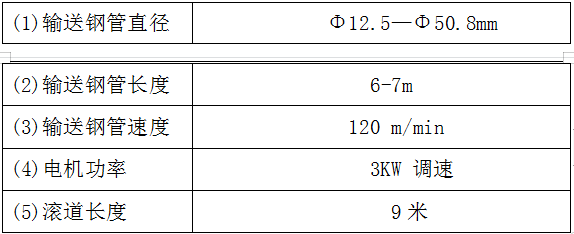

6.落料輥道

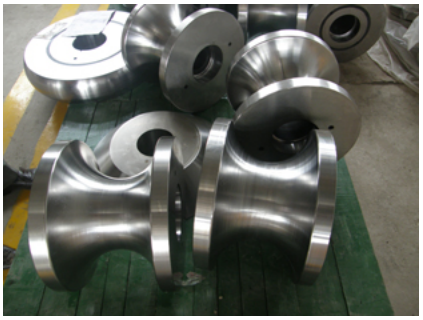

7.模具;底徑Φ120mm,按0.25mm梯增

1.根據需方提供模具的規格、型號設計制造，

2.成型、定徑材質;Cr12,真空淬火，硬度（HRC）58-62°。

3.擠壓輪材質；H13,真空淬火，硬度（HRC）48-52°。

4.按39元/KG稱重計算

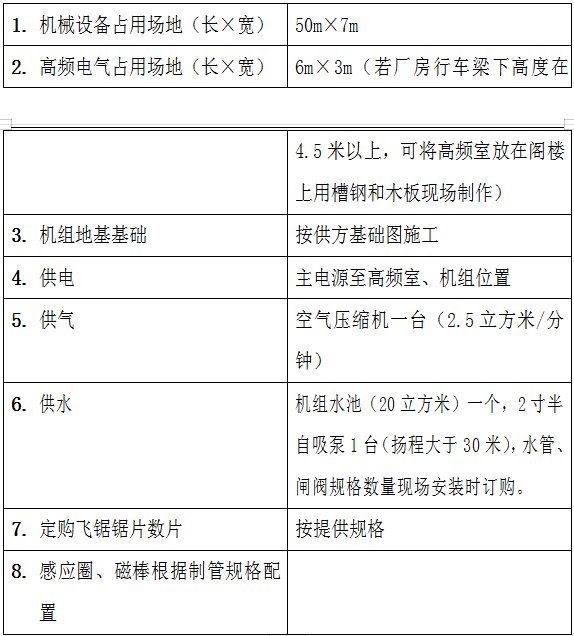

四、用戶須配置事項

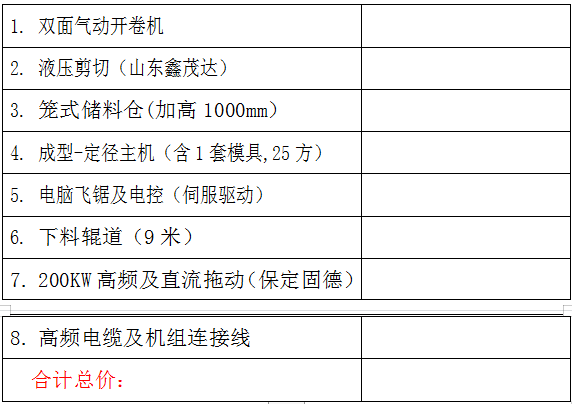

五、機組配置

付款方式：

交貨期：預付款到90天內。
